Крышки канализационных люков

Небольшая коллекция крышек люков.

Первые люки и крышки люков появились в конце XIX века.

Крышка люка шарнирная (опорно-укрывный элемент). Произведен люберецкой компанией ООО "Электромеханика" по заказу Моcводоканала. D400 EN124, ТМ-К.7-60 ГОСТ3634-99

Год выпуска: 2010-2020. Съемка: 2020. Москва, ул. Бойцовая, 14, корп.8.

Крышка люка шарнирная. Произведен компанией "Тяжпрессмаш" по заказу Моcводоканала. D400 EN124, ТМ-К.7-60 ГОСТ3634-99

Год выпуска: 2010-2020. Съемка: 2021. Москва, ул. Ивантеевская, двор дома 9.

Буква К на крышке люка может означать, что это крышка люка санитарно-бытовой или производственной канализации.

Съемка: 2020. Москва, рядом с ул. Наримановская

"Д" - дождевая канализация ("ливневка"). (С250)-1-60 ГОСТ 3634-99. Тяжелый магистральный режимный люк. 75 кг. Гост ввели с  1.01.2001.

Это крышка люка ливневой канализации. Такие крышки закрывают одни из наиболее глубоких люков. Отверстие справа - для того, чтобы поднимать крышку с помощью проволочного крюка, конец которого заводят в отверстие.

Съемка: 2020. Москва, Глебовская ул., 9

Зеркально написанные буквы ТС - ТеплоСеть (теплопровод), ГОСТ 3634-89, логотип - "слоник" (Московского завода Водоприбор), Т - тяжелого типа. Рельеф - "волны".

Год изготовления: 2001. Съемка: 2020. Москва, ул. Наримановская, недалеко от перекрестка, где Наримановскую продолжает Андреево-Забелинская ул.

В - водопровод. ГОСТ 3634-89, Т - тяжелого типа, 2002 год, логотип - "слоник" (Московский завод Водоприбор). Рельеф - "волны".

Год изготовления: 2002. Съемка: 2020. Москва, ул. Наримановская, недалеко от перекрестка, где Наримановскую продолжает Андреево-Забелинская ул.

МГ - магистральный газопровод. Эта крышка расположена на детской площадке. Не слабое соседство...

Съемка: 2020. Москва, во дворе дома 50 по Погонному проезду.

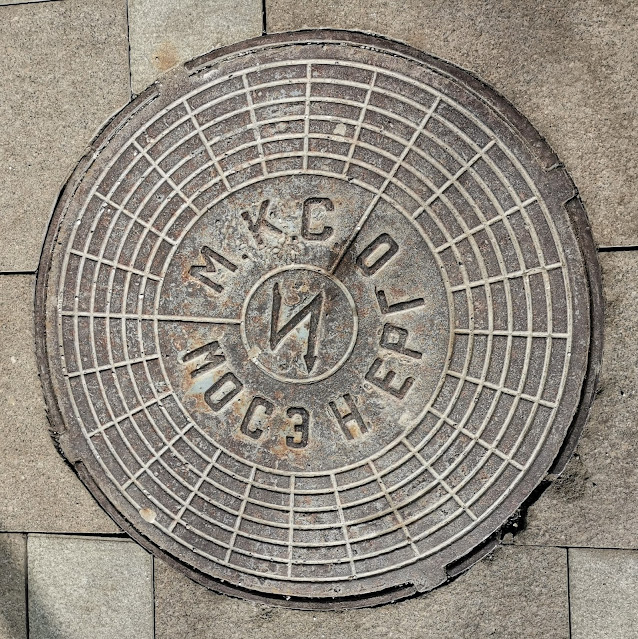

М.К.С МОСЭНЕРГО. Год определить непросто, вероятно этот люк выпущен позднее 1955 года, скорее всего, судя по состоянию, намного позднее. МКС сейчас никаких других ассоциаций не вызывает, кроме Международной космической станции, но означает это совсем иное - Московская кабельная сеть. И почему после М. и К. стоят точки знает только те, кто сей макет рисовал и утверждал. МКС почему-то отделено слева и справа линиями.  Число концентрических кругов - "паутинка", равно 6, а бывают люки и с 7-ю кругами. То же и с изображением молнии, иногда на таких люках она смотрит острием вверх, а иногда и вовсе отсутствует. То же касается и пресловутых точек, на люках разных периодов они могут отсутствовать.

Съемка 2021.03, Пречистенская набережная у пересечения с Коробейниковым переулком.

ГТС - городская телефонная сеть. Без ушек. С множеством круглых слегка выступающих "кружочков" - цилиндров.

Год изготовления: ? Съемка: 2020. Москва, в районе Погонного проезда, близко к дому 33

Надписи: ГТС - городская телефонная сеть. А30 ССД. Стройдеталь
Люк произведен ЗАО "Связьстройдеталь" . Для установки на верхнее перекрытие колодцев инженерных сетей Городских телефонных сетей, расположенных в пешеходных зонах тротуаров и зеленых насаждений. Люк легкого типа из высокопрочного чугуна с шаровидным видом графита (ВЧШГ - ВЧ-50) состоит из корпуса, крышки с шарнирным механизмом и опорным бетонным кольцом КО-Ч. Крышка люка без "ушек" соединена с корпусом с помощью шарнирного механизма. Открывается на 112  градусов. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм. В крышке имеется вентиляционное отверстие диаметром 20 мм. Форма - круглая. Предельная нагрузка 85 кН. Масса люка - 41-43 кг. Такие люки в Москве применяет МГТС.

Год выпуска:  (2017-2020). Съемка: 2021. Москва. Нижняя Красносельская.

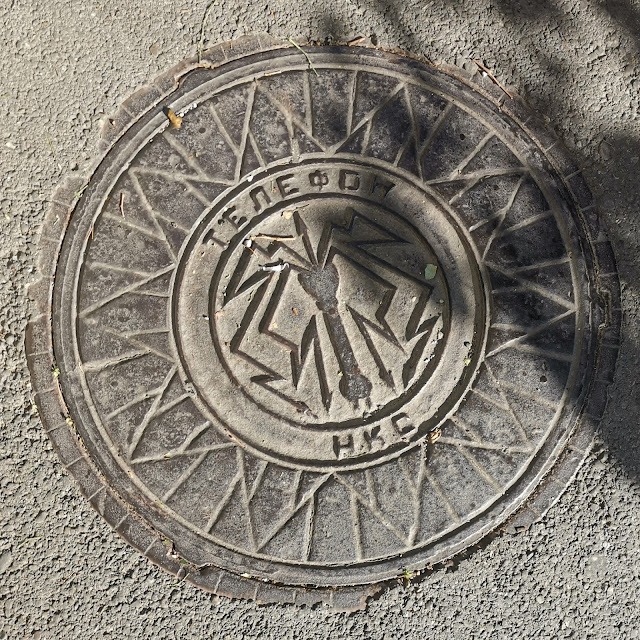

Кабельная канализация. Надписи: Телефон, Н.К.С. (встречается вариант НКС - без точек).

НКС СССР, Народный комиссариат связи СССР, Наркомсвязь СССР. Наркомат существовал в период с 1932 по 1946 год. Занимался вопросами связи, почты и телеграфа. 15 марта 1946 года Наркомат был преобразован в Министерство связи СССР.  Подробнее о люках "Телефон, Н.К.С.": leonovvaleri.livejournal.com

Такие крышки могут быть стальными или чугунными. Иногда ставились в 6-ухую обойму, но также и как на фото - в 3-ухую. Изображена на них эмблема наркомата - в стилизованную 10-конечную звезду вписано выпуклое изображение молний, исходящих из трубки Белла (преобразователя Бэлла). Трубка Белла изображена вертикально, в ее расширенную часть полагалось говорить, а затем прикладывать ее же к уху, чтобы слышать собеседника. Два выступа снизу - штеккеры для подключения проводов телефонной связи.

Прообраз этой эмблемы был разработан в Швеции в 1883 году в обществе Stockholms Allmänna Telefonaktiebola, которое занималось телефонизацией Стокгольма. У шведов звезда была 12-лучевой или 8-лучевой, в России и в РСФСР она вначале была 12-лучевой, но затем в СССР упростилась до 10-лучевой, а на некоторых крышках и вовсе отсутствует.

География использования крышек такого типа - Харьков, Омск, Москва, Санкт-Петербург, Самара и так далее.

Место съемки: Геленджик, ул. Горького, недалеко от пересечения с ул. Кубанской, 2019 год.

Юбилейный люк в честь 120-летия Московской канализации. На шарнире. На нем изображен фасад главной насосной станции. Выпущено порядка 200 таких люков. Их можно встретить, например на ВДНХ.

Год выпуска: 2018. Съемка: 2020. Москва, ул.Ивантеевская, у д.2

Больше информации: http://logoworks.narod.ru/city/wells3.html
